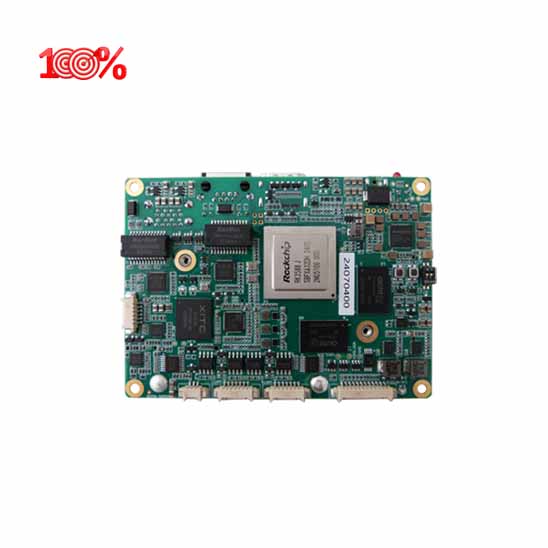

本産品爲基于瑞芯微工業級處理器RK3588J設計的全國産2.5寸Pico-ITX嵌入式工控闆。RK3588J爲8核高性能處理器，主頻≥2.0GHz,集成4個Cortex-A76和4個Cortex-A55處理器、1個Mali-G610 MC4 GPU、1個NPU處理單元，具備H.264/H.265編解碼、6TOPS AI算力；産品具備高性能配置，标配闆載LPDDR4X 8GB内存，最大支持16GB，闆載64GB EMMC，可選128GB。
産品具有豐富的IO接口，顯示輸出部分支持1路EDP/HDMI接口，1路HDMI2.0标準接口，1路4 Lane MIPI DSI接口；支持2路千兆網口(1個RJ45+1個PIN連接器)，2路USB3.0 HOST接口，2路USB2.0 HOST接口，1路标準M.2 E-Key 2230(PCIe x1, USB2.0支持WIFI模塊）,1路 M.2 M-Key 2242 (SATA可選PCIe x2 NVMe)，2路功能串口支持RS232或RS485/RS422，1路micro-SD存儲卡槽，1路RS232調試串口；支持闆間擴展接口，可擴展2路CAN2.0、1路HDMI_IN輸入、1路COMBO Serdes接口、1路PCIE3.0x2接口。主闆支持DC 12V供電。
嵌入式工控闆具有緊湊型尺寸、豐富IO接口，兼備高性能，靈活滿足較多的應用場景，可廣泛應用于工業4.0、無人控制、數字化醫療、多媒體、邊緣AI計算、智能工廠等領域。
産品特點：
> 2.5寸Pico-ITX全國産化嵌入式工控闆，緊湊型、低功耗、高性能RK3588平台；
> 标配8GB LPDDR4X内存，64GB EMMC，microSD擴展存儲槽；
> 顯示輸出：1路标準HDMI TYPE A接口，1路EDP接口，1路4 lane MIPI DSI，支持同顯或異顯；
> 顯示輸入：擴展支持1路HDMI_IN；
> 網絡：2路千兆網口，其中擴展GB0支持1路千兆SERDES信号；
> PCI-E：M.2 E-Key 2230 (PCIe x1, USB2.0)；擴展支持1路PCI-E3.0x4；
> SATA：1路 M.2 M-Key 2242 (SATA可選PCIe x2 NVMe)；
> USB：1路USB3.0_HOST，1路Type-C0，2路USB2.0；
> AUDIO： Line-in/Line-out/MIC；
> 2路功能串口支持RS232或RS422/RS485，8路GPIO，1路IIC；
> 标準DC 12V，±10%供電；
> 組合擴展接口：含 2 路 CAN2.0、1 路 PCIEx2 接口、1 路 I2C 接口；1 路serdes接口，1 路 GPIO，1 路 HDMI_IN，12V&5V&3.3V 供電輸出；
> 支持國産銀河麒麟桌面操作系統 V10及Ubuntu操作系統。
産品規格：
項目 | 描述 | |
處理器 | CPU | 4 x Cortex-A76（≥ 2.0GHz） + 4 x Cortex-A55（≥1.7GHz） |
GPU | 3x Mali-G610（max freq 1GHz） | |
OpenCL 3.0，OpenGL ES 1.1/2.0/ 3.2、Vulkan 1.1 | ||
NPU | 6TOPS(INT8)、Support INT4/INT8/INT16/FP16 | |
視頻編解碼 | 解碼 | 8K@30fps H.264 |
8K@60fps VP9、H.265、MVC、AVS2 | ||
4K@60fps AV1 | ||
1080p@60fps MPEG-2、MPEG-1、VC-1、VP8 | ||
編碼 | 8K@30fps H.265/H.264 | |
内存 | 類型容量 | 闆載LPDDR4X，标配8GB，最大可選16GB |
存儲 | EMMC | 闆載EMMC 64GB ，可選128GB |
Micro SD | 1路Micro SD槽接口 | |
SATA | 1路 M.2 M-Key 2242 SATA (可選PCIe x2 NVMe 選配) | |
标準IO接口 | USB | 1路标準USB3.0_HOST； |
1路USB3.0（僅支持USB3.0，支持uboot、系統更新）; | ||
網絡 | 1路标準RJ45接口，千兆自适應；combo serdes引至專用擴展接口，支持電口、光口冗餘通信； | |
顯示 | 1路标準HDMI接口，最大支持8K@60Hz | |
擴展接口 | 擴展顯示 | 支持同時3路同顯/異顯 |
1路EDP接口，最大支持4K@60Hz | ||
1 路4lane MIPI DSI接口，最大支持4K@60Hz | ||
PCIE | M.2 E-Key 2230 (PCIe x1, USB2.0)，支持wifi/BT模塊（USB2.0信号複用TYPEC USB） | |
USB | 2路USB2.0_HOST PIN座 | |
網絡 | 1路網口GBE1 pin座，闆載LINK/ACT指示燈 | |
串口 | 2路功能串口，支持RS232或RS485/RS422，默認使用一種串口類型，PIN座 | |
1路調試串口（RS232），PIN座 | ||
I2C | 2獨立路I2C | |
Audio | Line-out/MIC IN PIN座 | |
RTC | 1路RTC紐扣電池供電接口 | |
組合擴展接口 | 2 路 CAN2.0、1 路 PCIEx2接口、1 路 I2C 接口；1 路光口，1 路 GPIO，1 路 HDMI_IN，12V&5V&3.3V 供電輸出 | |
看門狗 | Watchdog | 支持 |
狀态指示燈 | 電源指示燈 | 1個電源綠色指示燈 |
硬盤指示燈 | 1個硬盤紅色指示燈 | |
電源 | 上電模式 | 支持來電自啓動AT模式（默認配置） |
可選按鍵觸發上電ATX模式 | ||
供電 | 标準DC12±10% 輸入（可選配PIN座外引，硬件選配） | |
功耗 | 空閑模式6W，内存滿壓力測試10W | |
待機喚醒模式 | 支持 | |
操作系統 | 國産系統 | 銀河麒麟桌面操作系統 V10 |
開源系統 | Ubuntu桌面系統 | |
物理參數 | 尺寸 | 2.5寸（100*72mm） |
環境适應性 | 商業級 | 工作溫度：0℃～60℃, 5～95% RH，不凝結 |
存儲溫度：-20℃～70℃, 5～95% RH，不凝結 | ||
寬溫級 | 工作溫度：-20℃～70℃, 5～95% RH，不凝結 | |
存儲溫度：-40℃～75℃, 5～95% RH，不凝結 | ||
工業級 | 工作溫度：-40℃～80℃, 5～95% RH，不凝結 | |
存儲溫度：-55℃～85℃, 5～95% RH，不凝結 | ||
